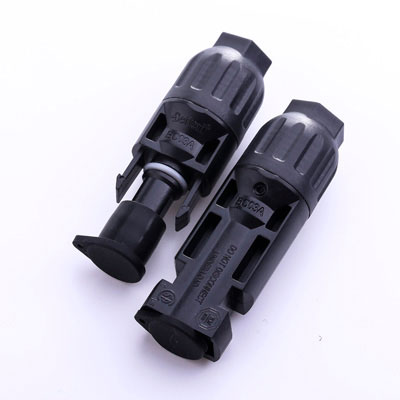

BC03A Photovoltaik Steckverbinder (Stecker und Buchse)

BC03A Photovoltaik Steckverbinder (Stecker und Buchse)

DC Anschlusstechnik, PV Kupplungsstecker, PV Solar Stecker, Aufbaudosenstecker

DC Photovoltaik Stecker werden mit Gleichstromkabeln verbunden und können Strom direkt dem Stromnetz zuführen. Die PV Solar Stecker sind einfach und schnell zu montieren und Sie benötigen keine Spezialwerkzeuge. Sie können leicht mit anderen Anschlüssen verbunden werden, z.B.mit MC4 Steckern. Hochwertigster Kunststoff sorgt für lange Lebensdauer und zuverlässigen Betrieb. Jeder unserer Photovoltaikanschlüsse ist TÜV und CSA zertifiziert, zuverlässig und qualitativ hochwertig.

Nennspannung:1000V
Nennstrom:30A
Kontaktresistenz: ≤0.5mΩ
Mechanische Lebensdauer: ≥250 Mal
Wasserdichigkeit: IP67(1M，1H)
Brennbarkeitsklasse: UL94-V0
AWG: 2.5/4.0/6.0mm²
Kabeldurchmesser außen(AD): 5-6.8mm

Modell: BC03A-M-C24/BC03A-F-C24

Anschluss	Stecker und Buchse
Steckergehäuse	Quetschverbindung

Technische Angaben

Allgemein

Nennstrom	30A
Nennspannung	1000V DC(TUV), 600/1000V DC(CSA)
Kontaktresistenz	≤0.5mΩ
Isolierungswiderstand	≧400MΩ
Stoßspannungsfestigkeit	6000V
Überspannungsschutz	Ⅲ
Verunreinigung	2
Wasserdichtigkeit	IP67(Verbundkabel)
Brennbarkeitsklasse	UL94-V0
IEC Schutzklasse	Ⅱ
Temperaturbeständigkeit	-40℃~+85℃

Anschluss

Kontaktanzahl	01 Anschluss
AWG	2.5/4.0/6.0mm² oder 14/12/10AWG
Kabeldurchmesser außen	5~6.8mm

Material

Verkleidung	PC(Polykarbonat)
Kontaktmaterial	Roter Kupfer(gestanzt)/CuZn Legierung(geschnitten)
Kontaktoberfläche	verzinnt/versilbert
Dichtungsmaterial	Silikon

Standard

EN 6285: 2014	IEC - Sicherheitsanforderungen und Tests
UL6703	USA und Kanada - Sicherheitsanforderungen und Tests
RoHS konform	Ja

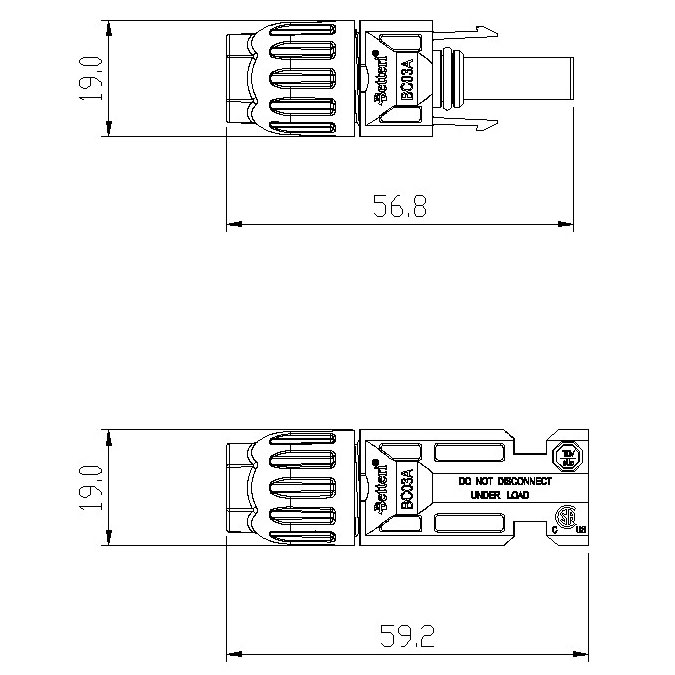

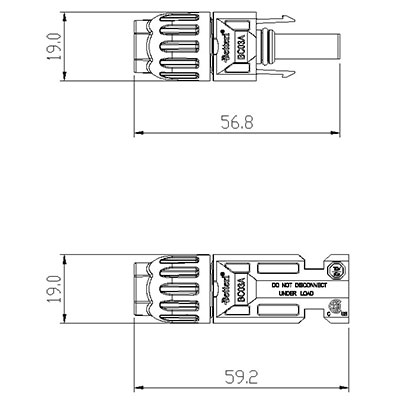

Maße

Länge	56.8mm(Stecker), 59.2mm(Buchse)
Breite	19.0mm
Höhe	19.0mm
Gewicht	7.60g(Stecker), 9.53g(Buchse)
